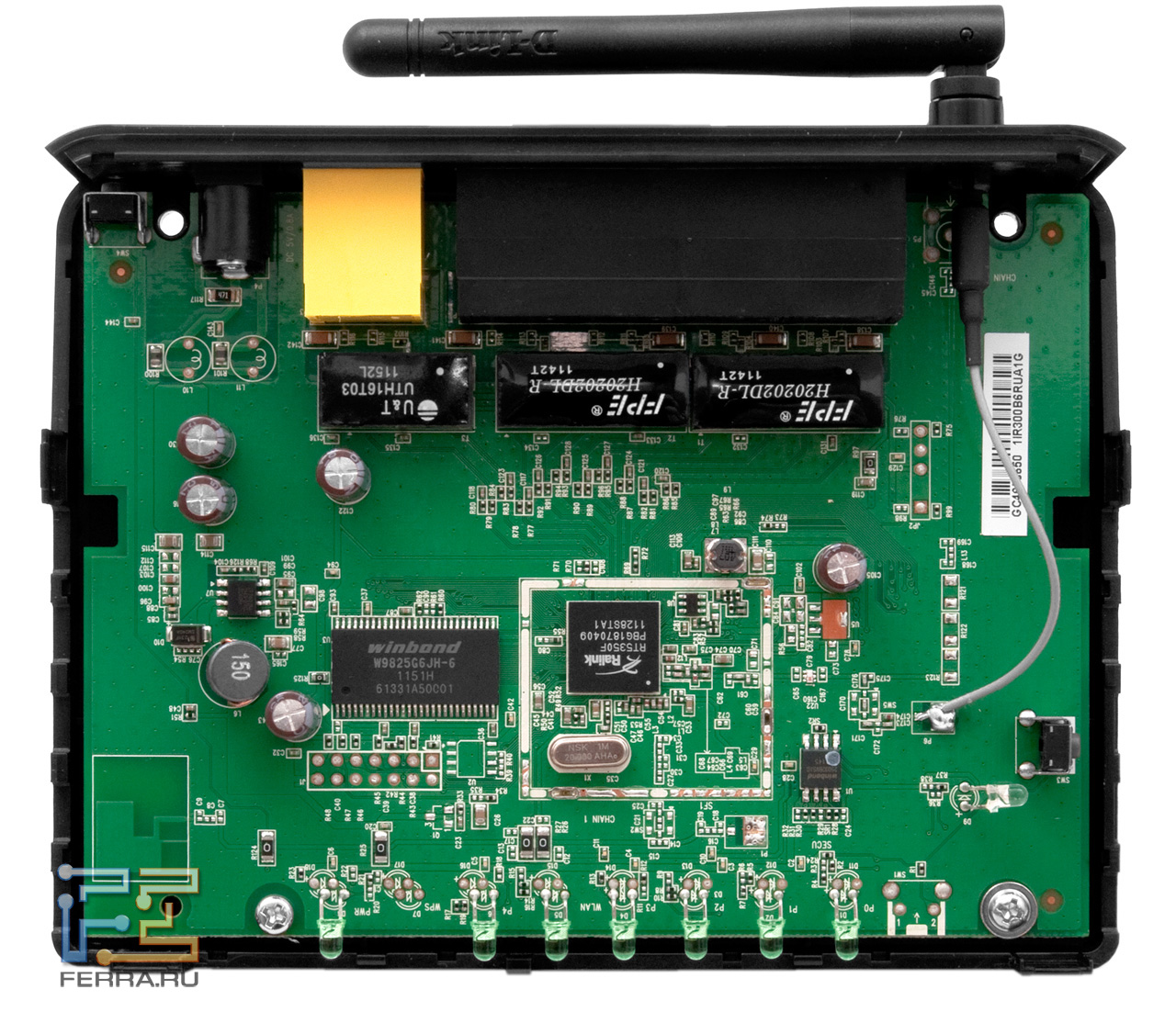

Как-то разобрав свою эту коробку, обнаружил, что внутри (как обычно) много чего разведено, но не впаяно. Одним из этих невпаянных деталек был USB. И тут мне очень сильно захотелось его впаять. Обвязки было совсем немного, но само собой, ничего не работало. На ftp d-link я нашёл старую прошивку для DIR-320NRU, которая бы влезла в стандартную 4Мб флешку, но она умела только работать с парой usb-модемов, так что интереса не представляла. Вообще, мне нужно было как-то отвязать от своего компьютера принтер, так как если кому-то надо было что-то напечатать, приходилось включать мой компьютер, что не меня, ни окружающих не сильно устраивало.
Поэтому пришёл к выводу, что нужно поставить *Wrt прошивку, ну и что там будет ещё. Итак, из всего что можно проделать с устройством по пунктам:

  1. USB - разведён на плате, требует минимум обвязки, задействовать достаточно просто.
  2. RAM - изначально установлено 32Мб SD-RAM, и это предел. 64Мб может быть установлено только в качестве ещё одной микросхемы (взято из нескольких источников), и места на плате для неё нет. К тому же 32Мб - это достаточное количество для всего, что нам будет нужно.
  3. Flash - установлена 4Мб MX25L25635E, в принципе её бы хватило, если бы в ней было свободно ещё всего 300Кб, но нет. Заменена будет на MX25L6445e, как самое недорогое предложение на Ali Express. Цена вопроса 260 рублей за 2 штуки. Столкнулся ещё с проблемой, что не все флешки подходят. Выдернутая из материнки не подошла.
  4. Внешняя антенна - на плате есть даже специально гнездо для неё. Можно спокойно выдернуть разъёмчик из какого-то сгоревшего ноутбука и купить Wi-Fi гнездо. Цена вопроса около 100 рублей.
  5. *Wrt прошивка - так как dd-wrt скисла и, на мой взгляд, уж сильно заумная, плюс ещё эту модель не поддерживает, то остаётся только OpenWrt, к слову, что очень даже радует. Плюс на сайте можно скачать даже уже собранную.
  6. UART - на плате JP1. нам он не понадобится, но можно и впаять. Порт работает на скорости 57400, это важно, иначе в терминал будет сыпать кракозябру.



Теперь более подробно о важном и главном.



Замена Flash

Сразу напишу, что через UART перешить мне ничего не удалось. В железке стоит U-boot версии 1.1.3, который позволяет шить только или загрузчик или прошивку. Как я понял, что существует ещё одна область памяти с данными об оборудовании, которую прошить из этого загрузчика просто невозможно, а без тех данных после перепрошивки просто тупо не работает сеть ни на какой прошивке, соответственно всё плохо. Так что поменять флешку на более ёмкую у меня получилось только на программаторе, полностью слив старую.

Программатор

Спасибо добрым людям, всё устройство выглядит как 4 резистора на 150 Ом и 1 конденсатор на 1 мкф и специальное ПО. Схема всего в сборе представлена ниже:

3117_originalПитание 3.3V я взял прямо с платы маршрутизатора с разъёма UART, собственно сама распиновка;

199bde9c5c412f49752f038e40bd2ac2.media_.800x600

Ну и само ПО для программатора: spipgm2.1. Программа консольная, но очень простая в использовании.

Уточню, что флешку надо выпаять из маршрутизатора, так, на всякий случай, и собрать программатор отдельно, с платы маршрутизатора можно только взять питание 3.3В.

Слив прошивку со старой флешки её надо преобразовать в 8Мб. Для этого нужно открыть файл прошивки в WinHex-редакторе и добавить пустоты на 4Мб. Теперь готовый файл на 8Мб можно преспокойно лить на новую флешку. После окончания процесса прошивки, новую флешку можно сразу впаивать в маршрутизатор и он будет работать.

Замечание

В DIR-300NRU B7 распределение памяти отличается от написанных руководств и область так называемого ART находится после загрузчика и перед линуксом, соответственно последние 64Кб не надо вытаскивать в конец нового файла.



Установка OpenWrt

Тут ничего сложного нет, единственный нюанс, что устанавливается она из режима экстренного восстановления (необходимо выключить маршрутизатор, зажать кнопочку Reset и не отпуская её подать питание и ещё держать 10 секунд или пока не замигает индикатор питания). Для режима экстренного восстановления лучше всего использовать обозреватель Internet Explorer, с другими иногда возникали проблемы при загрузке прошивки. Интерфейс экстренного восстановления находится по адресу 192.168.0.1, возможно понадобится присвоить вручную IP-адрес своему компьютеру 192.168.0.2. На всякий случай прошивка: openwrt-ramips-rt305x-dir-300-b7-squashfs-sysupgrade. После установки OpenWrt адрес маршрутизатора изменится на 192.168.1.1. В настройках сетевой карты необходимо будет установить получение IP-адреса автоматически.

Настройка Интернет на OpenWRT

Если ваш поставщик услуг Интернет не использует всякие VPN и прочее, то будет достаточно просто скопировать MAC-адрес своей сетевой карты в настройках интерфейса WAN.

Однако мой поставщик использует связку в стандартной прошивке под названием "Динамический IP + PPTP", и, честно говоря, у меня на этом месте был затык, в виду того, что в сборке OpenWrt пакет PPTP не установлен и соединения с Интернет из устройства тоже нет. Если у вас всё хорошо и Интернет появился, можете пропустить следующий абзац.

Настройка PPTP без доступа в Интернет

Замечание: Для доступа к Веб-интерфейсу "Люси" необходимо установить пароль root. Чтобы это сделать, нужно подключиться по telnet к маршрутизатору и выполнить команду "passwd", после чего дважды ввести пароль. Об отсутствующем пароле будет указывать противная жёлтая табличка на странице авторизации.

Необходимо установить на своём компьютере HTTP-сервер. Лично я выбрал Apache, так как это было и самое быстрое и простое решение. Возможно, понадобиться добавить 80 порт в исключения брандмауэра. Далее я выкачал всю папку base из хранилища OpenWrt (лень было выискивать конкретные пакеты) и закинул её в папку htdocs. Теперь можно сказать Люси, что у нас есть хранилище пакетов на нашем компьютере, для этого идём в System -> Software и вкладка "Configuration". Меняем строчку

src/gz barrier_breaker_base http://downloads.openwrt.org/barrier_breaker/14.07/ramips/rt305x/packages/base

на

src/gz barrier_breaker_base http://ваш_IP_адрес/base

нажимаем "Сохранить" и возвращаемся обратно в Software, обновляем списки, ждём секунд несколько, видим сообщение, что списки пакетов типа "base" успешно обновлены. Нам теперь нужно в доступных пакетах найти ppp-mod-pptp и установить его.

Далее идём в Интерфейсы и добавляем новый типа PPTP на WAN, вводим настройки, нажимаем сохранить. Если счастье не наступило (приём и передача по нулям), можно зайти в системный журнал и посмотреть в чём дело. В моём случае дело было "possible DNS-rebind attack detected: адрес_сервера". В таком случае необходимо зайти в Network -> DHCP & DNS и или отключить защиту от DNS Rebinding, что НЕ рекомендуется, или добавить в Whitelist адрес_сервера, что и рекомендуется сделать.

После перезагрузки Интернет просто обязан заработать. Возвращаем настройки конфигурации в Software.

Настройка USB

Замечание: Очень рекомендую русифицировать Люси. Для этого в Software обновляем списки и устанавливаем пакет "luci-i18n-russian".

Для работы USB необходимые пакеты:

  • kmod-usb-core
  • kmod-usb-ohci
  • kmod-usb2

По спецификации Ralink RT5350F, система поддерживает OHCI и EHCI, 1.1 и 2.0 соответственно.

Замечание: После установки пакета  kmod-usb2 у меня полностью отвалилось USB. методом стучания в бубн определил, что драйвер для USB 2.0 не работает на этом устройстве. Пришлось снести. Надеюсь, что в следующих выпусках OpenWRT проблема будет решена.

Обновлено: Чтобы USB нормально заработал, необходимо запаять резистор r129 на 8.2 кОм и конденсатор с209 номинал не критичен подберите по размеру. Находятся они с другой стороны платы под процессором (Спасибо пользователю aka Дмитрий). От себя добавлю, что нашёл только на 10 кОм, маршрутизатор был и этому доволен.

Установка принтера

Для работы принтера необходимо установить сервер печати. Необходимые пакеты:

  • kmod-usb-printer
  • p910nd
  • luci-app-p910nd

После их установки появляется в меню пункт Сервисы -> p910nd - сервер печати. Там все настройки просты и понятны. Отдельно только хочется отметить флажок "Двунаправленный режим". На некоторых принтерах Canon есть проблема, в самом конце печати принтер вдруг повисает и держит бумагу. Если такое наблюдаете и вы у себя, рекомендуется снять этот флажок.

Далее надо настроить новый порт принтера. В Windows идём Панель управления -> Принтер. Находим свой принтер (или предварительно устанавливаем драйвер), двойной щелчок, в появившемся окне во вкладке принтер выбираем "Свойства", в свойствах выбираем вкладку "Порты". Нажимаем "Добавить порт", в появившемся окне выбираем "Standart TCP/IP Port", нажимаем кнопку "Новый порт", в появившемся мастере нажимаем "Далее", вводим ip_адрес_маршрутизатора в качестве имени порта, жмём "Далее", ждём пока он будет что-то искать (всё равно не найдёт), пока не предложит указать особые параметры. В особых параметрах выставляем "Протокол - RAW", "Номер порта - 9100", все остальные флажочки снимаем или не ставим, если не стоят, нажимаем OK. В свойствах принтера переходим на вкладку "Общие", нажимаем кнопку "Пробная печать". Если всё настроили правильно, принтер должен начать печатать.

Благодарю за внимание, ну и себе на заметку, чтобы не забыть.

34 Comments on “DIR-300NRU B7 впаять USB, замена flash 8mb, установка OpenWRT и внешняя антенна”

1
Вадим

А как насчет внешней атенны!

04.01.2015 в 17:02
2
ptipti

Написал же, что на плате есть гнездо. Можно вытащить из ноутбука разъёмчик, который подключается к Wi-Fi платке и использовать его, чтобы подключиться к этому разъёмчику. Там 2 провода, центр и корпус, соответственно подпаять к купленному Wi-Fi разъёму к корпусу маршрутизатора. Саму антенну удобно разместить над кнопкой Reset. У меня получилось нечто подобное:

04.01.2015 в 22:36
3
Вадим

Спасибо за ответ! А внутренню антенну не отключали? Как впечетления от качества сигнала? Некоторые твердят, что этот разьем на плате технологический.
А вообще замечательная переделка…

25.01.2015 в 13:16
4
ptipti

Там разъёмчик с микриком, если в него что-то вставляется, он внутреннюю антенну отключает, если выткнуть — то включается. Очень удобно. По поводу технологичности данного разъёма не соглашусь, по плате очень хорошо просматривается, откуда ноги растут.

25.01.2015 в 14:14
5
Вадим

Там разъёмчик с микриком… Вот оно че… Спасибо…

25.01.2015 в 22:58
6
Дмитрий

Вадим, а расскажите пожалуйста подробнее про USB, как его правильно распаять и каких компонентов там не хватает, заранее спасибо)

30.01.2015 в 22:33
7
ptipti

Дмитрий, по дорожкам всё видно. Нужные детали: 4 сахаринки резисторов на 0, 1 вертикальный разъём USB и один конденсатор, желательно 6,3В на 1000мкФ.

31.01.2015 в 22:27
8
Дмитрий

ptipti, спасибо! а резисторы по 0,1 Ком?

01.02.2015 в 03:07
9
ptipti

Резисторы на «0». Типа как перемычка в виде резистора. Ещё там есть типа предохранитель, но вместо него тоже «перемычка» неплохо подходит.

01.02.2015 в 12:01
10
Дмитрий

ptipti, т.е. можно просто перемычками соединить?

01.02.2015 в 12:20
11
Дмитрий

ptipti, странно, как только впаиваю конденсатор, роутер перестает стартовать

01.02.2015 в 14:26
12
Александр

А не перепаивая память OpenWRT не воткнуть? нужна стоковая вафля + инет с портов.

06.02.2015 в 09:27
13
Юлия

А можно просто прошить OpenWRT без перепаек ? Если да, то большая просьба- написать подробнее. Очень надо! Спасибо!

07.02.2015 в 20:58
14
Дмитрий

Александр, Юлия
Просто заливаете в аварийном режиме http://www.ptipti.ru/wordpress/wp-content/uploads/2014/12/openwrtramipsrt305xdir300b7squashfssysupgrade.zip
все будет работать, только пакетов особо не поставишь, места остается около 400кб.

09.02.2015 в 10:10
15
Александр

Дмитрий, а толку будет и осилит ли роутер на Open WRT L2TP трафик нормально по лану и вафле раздавать? а то стабильные обрывы вот я голову и ломаю…

09.02.2015 в 13:16
16
Дмитрий

Александр, вот тут не подскажу, я использую PPPOE, попробуйте, вернуться на родную всегда можно =)

09.02.2015 в 13:31
17
Александр

Спасибо попробую=)

10.02.2015 в 08:10
18
Юлия

Дмитрий , спасибо! Установить OpenWRT получилось !
Вот хочу настроить udpxy и xupnpd для IPTV на нем, но что-то не получается… Они уже есть в пакетах программ на OpenWRT, но отредактировать стартовый скрипт не выходит… Может кто знает и сталкивался с этим ? Перечитала много мануалов, но все-равно многое не понятно!

27.02.2015 в 18:50
19
Дмитрий

Юлия, а что конкретно не получается?Цепляешься либо телнетом, либо WinSCP и редактируешь. Если через консоль, то можно использовать редактор vi или nano, смотря что установлено.

08.03.2015 в 17:01
20
Дмитрий

Здравствуйте, после прошивки dir300 b7 в dir320 b1 у меня тоже usb не зароботало, но при сверке их схемотехник увидел недостающие детали, по даташиту опредилил номинал.Чтобы USB нормально зароботал необходимо запаять резистор r129 на 8.2 килоома и конденсатор с209 номинал не критичен подберите по размеру. Находятся они с другой стороны платы под процессором.Надеюсь мои знания вам чем то помогут.

31.03.2015 в 09:13
21
ptipti

Дмитрий, вообще-то вы решили очень глобальную проблему. Огромное вам спасибо, именно этих данных жаждало огромное количество людей. Ещё раз спасибо

10.04.2015 в 18:22
22
Юрий

Какая обвязка у USB номиналы ?

13.05.2015 в 21:17
23
Борис

Ptipti, скажите, а на ревизии б6 можно развести юсб? Железо там точно тоже самое, я опенврт на него накатил от б7, но сама плата там чуть отличается — http://www.ferra.ru/images/333/333582.jpg

17.06.2015 в 15:57
24
ptipti

Борис, если на плате не разведено, то это будет очень проблемно. В интернете видывал ужасы вплоть до ковыряния самого чипа, чтобы добраться к нужным ножкам.

02.08.2015 в 06:14
25
Junichro

Здравствуйте Ptipti,

Пишу с вопросом по впайке USB в DIR-300NRU B7.

За неимением обширных знаний в электронике, Ваша помощь для меня бесценна. Вопросы следующие:

1) Каковы характеристики необходимых резисторов на 0? Можете ли вы посоветовать определенную модель?
2) Каким образом, в какие отделения необходимо впаять резисторы на 0 и конденсатор 6,3В на 1000мкФ?
3) Правильно ли я понимаю, что необходимо после установки «перемычек» и конденсаторов дополнительно впаять конденсатор с209 и 8.2 кОм резистор r129? Какой мощности должен быть резистор? Какого типа конденсаторы Вы порекоммендуете? 6,3В на 1000мкФ?

Благодарю за Ваше время.

05.08.2015 в 17:04
26
Junichro

Ptipti,

Если у Вас есть возможность, было бы замечательно получить фотографию USB части конечной схемы.

Спасибо Вам за Ваш труд.

05.08.2015 в 20:10
27
Staf

Можно подробные фото как припаять usb ? очень надо )

26.09.2015 в 23:58
29
Dimann

Всем привет!
Есть проблема. Хочу перенести систему на внешний носитель.
Устанавливаю:
kmod-usb-ohci 10688
kmod-usb-storage 20986
kmod-usb2 23295
kmod-fs-ext4 207716
block-mount 17763

И не хватает до 30 Кб, чтобы все поставить. SPI по рукой на 8мб к сожалению пока нет. Есть предположения как лучше поступить? Делить предустановленные пакеты естественно ничего не даст. Есть добрые люди, которые могут помочь с образом. При сборке не включать туда какой-нибудь не критичный пакет, будь то поддержка ipv6 или РРРоЕ, например.
Буду признателен за любую помощь.

23.01.2016 в 20:41
30
Serge

Может поможет — ман по подключению к dir300 SD-карты: https://docs.google.com/document/d/1X3RId3d9MDHeSq82_6cZ_VaBjYVX7T0hU396oFHsEdA/edit

27.01.2016 в 08:55
31
Dimann

Спасибо, попробую. Но было бы очень не плохо скомпилять облегченный образ. Сейчас ковыряю сборщик прошивок, но пока естественно не получается))

27.01.2016 в 09:08
32
Рамир

админ распиши пожалуйста что куда надо переносить для преобразования фулфлеша с 4 -на 8 , желательно с пониманием всего процесса.

24.04.2016 в 00:55
33
123

4мб действительно маловато для моих предпочтений в openWRT, очень хочу поменять..
Можно ли повторить подобное с роутером dir300b5?
Сколько можно максимально впаять туда памяти?
Я не совсем разбираюсь в электротехнике, но интерес дикий просто)

13.08.2016 в 15:18
34
ptipti

Облегчённый образ есть на сайте OpenWRT по ссылке в статье.

Слить что-то со своего устройства и выложить — не с руки, в виду того, что все мак-адреса там тоже зашиты, придётся самому и ручками.

Для преобразования слитого с 4 в 8Мб все действия расписаны в статье, открыть бинарник, в конец присоединить ещё 4 Мб пустоты. Про понимание: 4+4 = 8. WinHex — редактор, способный на это, не испортив данные.

С появлением разных клонов у Дыр-Линк маршрутизаторы отличаются примерно так:
A1
B1-3
B5-7 NRU
Линейка Bx (NRU) по основному железу вся одинаковая, Я в свой B7 заливал официалку от B5, дыма не было. Процы везде одинаковые стоят.

23.08.2016 в 07:03
